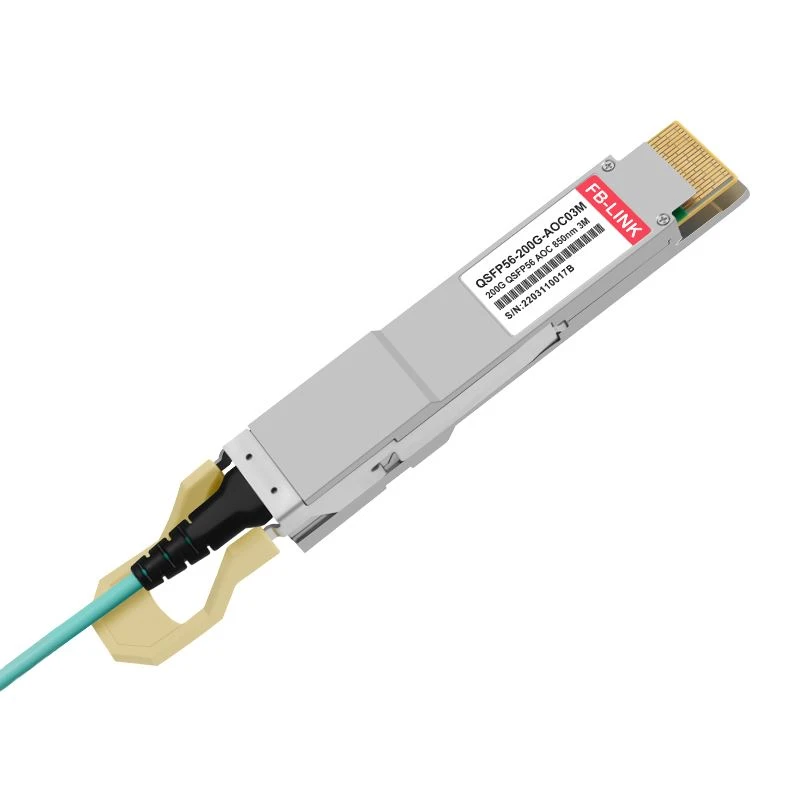

200GBASE QSFP56 AOC Kablosu

InfiniBand ağ teknolojisi trendleri

InfiniBand'ın ara bağlantı arayüzü geçmişte bakır kablo ara bağlantısından VCSEL lazerlerine dayanan paralel optik ara bağlantı teknolojisine kademeli olarak geçiş yaptı. Karşılaştırıldığında, optik ara bağlantı teknolojisinin daha fazla avantajı vardır:

1. Bakır kablolarla karşılaştırıldığında, optik fiberin zayıflaması düşüktür ve 100 metreye kadar daha uzun iletim mesafesine sahiptir.

2. Güçlü anti-parazit ve sıfır paket kaybı oranı. Optik fiberin etrafına ne kadar karmaşık ve güçlü elektrik sarılmış olursa olsun, iletim hızı her zaman tutarlı kalacaktır.

3. Uzun servis ömrüne ve yüksek uyumluluğa sahiptir. Piyasadaki ortalama optik fiber, bakır kablolu ağ kablolarıyla karşılaştırılamayacak kadar uzun bir süre, hatta 10 yıl boyunca kullanılabilir.

Süper bilgi işlem merkezinin ara bağlantı teknolojisinin bağlantı noktası paketleme biçimi, daha yüksek çalışma bant genişliğine doğru gelişiyor. Aşağıdaki InfiniBand, referans amacıyla ara bağlantı bağlantı noktası paketleme biçiminin ve çalışma hızının karşılaştırmalı bir tablosudur:

InfiniBand sistemi optik modül paketleme evrimi:

1. QSFP+: QSFP+ paketleme çözümleri, yüksek yoğunluklu ara bağlantı bağlantı noktaları için tasarlanmıştır. Sistem bileşenleri arasında elektromanyetik girişim (EMI) kalkanları, optik kablolar, optik motorlar, konektörler, istiflenmiş kafesler ve diğer parçalar bulunur. QSFP+ paketi, yüksek yoğunluklu bağlantı noktası gereksinimlerini karşılar ve 4 iletim ve 4 alma kanalını entegre eder. QSFP+ alıcı-vericileri 4 standart SFP+ alıcı-vericisinin yerini alabilir, bu da geleneksel SFP+ ürünlerine göre daha fazla bağlantı noktası yoğunluğu ve genel sistem maliyeti tasarrufu sağlar.

2. QSFP28: Daha yüksek hızlı QSFP28 (25G dört kanallı küçük takılabilir) paketi ve QSFP+ paketinin mekanik yapısı aynı boyutta kalır. QSFP28, yeni nesil optik iletişim, veri merkezleri ve süper bilgi işlem ağ pazarı uygulamaları için tasarlanmış yüksek yoğunluklu bir cihazdır. , yüksek hızlı ürün çözümleri. Bu paket 4 adet yüksek hızlı sinyal kanalı sağlar, her iletim hızı 14Gbps'den 25 (28) Gbps'ye kadar geliştirilebilir ve 100Gbps Ethernet (4x25Gbps) ve 100Gbps 4X InfiniBand veri hızı (EDR) ihtiyaçlarını karşılayacaktır.

3. QSFP-DD: 40G QSFP+ ve 100G QSFP28 paketlemenin geniş ölçekli dağıtımı ve uygulanmasının ardından, QSFP DD, yeni nesil 200G/400G ağ dağıtımında en avantajlı paketleme formu olarak kabul edilmektedir. QSFP-DD paketi, uzunluğunun biraz daha uzun olması dışında (çift sıralı altın parmak konektörü) temel olarak QSFP28 paketiyle aynı boyuttadır. Elektrik arayüzü 8x25Gbps NRZ (200G) ve 8x28GBd PAM4'ü (400G) destekler. Bu nedenle, aynı yoğunluk alanı arayüzünde, orijinal 100G QSFP28 optik modülün çalışma bant genişliği 2 ila 4 kattır. Aynı zamanda QSFP DD, yatırım korumasında rol oynayan QSFP28 arayüz cihazlarıyla da geriye dönük olarak uyumludur.
