Optik modül olarak da bilinen optik alıcı-verici, fiber optik iletişim sistemlerinde optik fiberler üzerinden veri iletmek ve almak için kullanılan bir cihazdır. Hem vericiyi hem de alıcıyı tek bir modülde birleştirerek aynı fiber üzerinden çift yönlü iletişime olanak tanır.
SFP Ortam Türüne Göre
1G Ethernet SFP modülü, optik fiber ve Ethernet kabloları üzerinden çalışabilir, dolayısıyla fiber SFP modülü ve bakır SFP, iki ana SFP türüdür. Fiber SFP tipi için, farklı fiber patch kablolarla aynı hizada olduğundan, tek modlu fiber ile çalışan tek modlu SFP ve çok modlu fiber ile çalışan çok modlu SFP'ye bölünebilir.
SFP Kablo Çekirdek Çapına Göre
Bağlı kabloların farklı damar çaplarına göre SFP türleri, çok modlu SFP ve tek modlu SFP'ye ayrılabilir. Çok modlu SFP'ler için en yaygın çok modlu SFP'ler, maksimum 550 metreye kadar 850 nm dalga boyudur. Çok modlu iletim mesafesini uzatmaya ihtiyaç varsa maksimum 2 km iletim mesafesi için 1310 nm dalga boyunu da seçebilirsiniz. Tek modlu SFP'ler, uzun mesafeli iletim için çok uygun olan 10 km'den 200 km'ye kadar herhangi bir yere iletim yapabilirler.
SFP Çalışma Sıcaklığına Göre
Piyasada ticari ve endüstriyel SFP'ler bulunmaktadır. Ticari SFP türü, 0~70 derece (32 ila 158 derece F) sıcaklığı destekleyen tipik alıcı-vericidir. Genellikle veri merkezi veya kuruluş gibi standart bir iç ortam için uygundurlar. Endüstriyel SFP, -40 ila 85 derece (-40 ila 185 derece F) sıcaklıkta çalışabilir. Dış ortamdaki endüstriyel anahtarlar için tasarlanmıştır.
SFP Varyantlarına göre
Hızlı Ethernet'ten Gigabit Ethernet'e ve ardından 10Gb, 40Gb, 25Gb ve 100Gb Ethernet'e kadar daha yüksek hıza ve daha yüksek bant genişliğine yönelik trend her zaman durdurulamaz. SFP'nin geliştirilmesinden bu yana, karışıma modernize edilmiş gelişmeler eklendi. Yani 10 Gigabit Ethernet için SFP+, 25 Gigabit Ethernet için SFP28, 40 Gigabit Ethernet için QSFP, 100G Gigabit Ethernet için QSFP28 artık mevcut.
Uygulamaya Göre
Farklı uygulamalara dayanarak, SFP türleri genellikle aşağıdaki türlere göre kategorize edilir.
Normal SFP: En yaygın olarak çift yönlü fiber yoluyla veri ileten alıcı-vericiler.
BIDI SFP: Simpleks fiberde sinyal iletebilir ve alabilir.

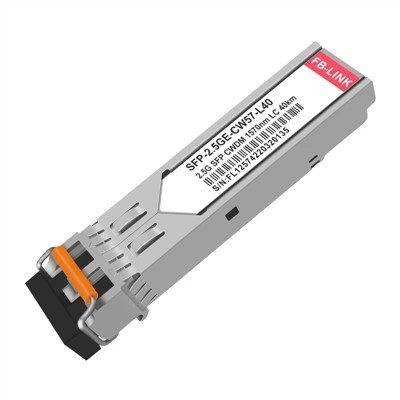

WDM SFP'ler: Fiber kablolamadan tasarruf ederken bant genişliğini en üst düzeye çıkarmak için CWDM/DWDM iletimini destekler.
SONET/SDH SFP: OC-3/STM-1 (155 Mb/sn)'den OC-48/STM'ye kadar uzanan standart veri hızı aralığını kapsayan SONET/SDH ve ATM standardıyla uyumludur Çok modlu (MM), kısa erişimli (SR), orta erişimli (IR1) ve uzun erişimli (LR1/LR2) uygulamalar için -16 (2488 Gbps).

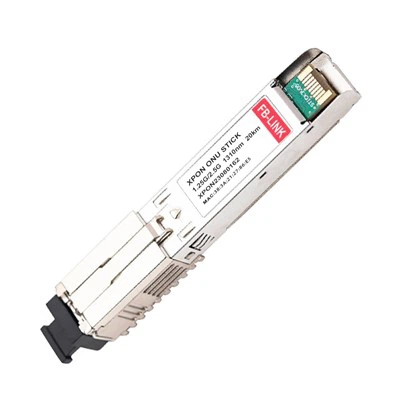

PON SFP'leri: Merkez Ofisteki Optik Hat Terminalinde (OLT) ve abonenin tesislerindeki Optik Ağ Terminalinde/Biriminde (ONT/ONU) kullanılır.
3G-SDI video SFP'leri: Yüksek Tanımlı (HD) ortamda yüksek standartlı video aktarım ihtiyaçlarını karşılamak üzere tasarlanmıştır.
SONET/SDH SFP, OC-3/STM-1 (155 Mb/sn)'den OC-48/STM'ye kadar uzanan standart veri hızı aralığını kapsayan SONET/SDH ve ATM standardıyla uyumludur Çok modlu (MM), kısa erişimli (SR), orta erişimli (IR1) ve uzun erişimli (LR1/LR2) uygulamalar için -16 (2488 Gbps).
Fiber Kanal SFP: Öncelikle bilgisayar veri depolamasını SAN veri merkezi ortamındaki sunuculara bağlamak için kullanılan yüksek hızlı bir ağ teknolojisi (genellikle saniyede 1, 2, 4, 8, 16, 32 ve 128 gigabit hızlarında çalışır).
Optik modül işlevsel bir modül veya aksesuardır, tek başına kullanılamayan pasif bir cihazdır. Yalnızca optik modül yuvasına sahip anahtarlarda ve cihazlarda kullanılabilir; optik alıcı-verici işlevsel bir eklentidir ve ayrı bir aktif cihazdır. Ekipman güç kaynağı ile tek başına kullanılabilir.
Optik modülün kendisi ağı basitleştirebilir ve arıza noktalarını azaltabilirken, optik alıcı-vericilerin kullanımı birçok ekipmanı artıracak, arıza oranını büyük ölçüde artıracak ve kabinin depolama alanını kaplayacak ki bu pek de güzel değil.
Optik modül çalışırken değiştirilebilirliği destekler ve konfigürasyon nispeten esnektir; optik alıcı-verici nispeten sabittir ve değiştirme ve yükseltme, optik modüle göre daha zahmetli olacaktır.
Optik modüller, fiber optik alıcı-vericilerden daha pahalıdır, ancak çok daha kararlıdırlar ve hasar görmesi kolay değildir; Fiber optik alıcı-vericiler çok daha ekonomik ve uygulanabilir olsa da adaptörler, ışık durumu, ağ kablosu durumu vb. gibi birçok faktörün dikkate alınması gerekir; iletim kaybı yaklaşık %30'dur.
Optik modüller esas olarak yakınsama anahtarları, çekirdek yönlendiriciler, DSLAM, OLT gibi optik ağ iletişim ekipmanlarının ve bilgisayar videosu, veri iletişimi, kablosuz ses iletişimi ve diğer optik fiber ağ omurga ağları gibi diğer ekipmanların optik arayüzleri için kullanılır.
SFP, SFP+ veya QSFP, bir anahtarı veya başka bir ağ cihazını bakır veya fiber kabloya bağlamak için kullanılan tüm alıcı-verici türleridir. En yaygın olarak fiber bağlantı noktaları eklemek için kullanılırlar. Hangi SFP alıcı-vericisini seçeceğiniz kablo tipine, uygulamaya, ağ için gereken optik aralığa ve istenen veri aktarım hızına bağlıdır.
SFP veya küçük form faktörlü takılabilir, diğer iletişim standartlarının yanı sıra 100/1000Mbps Ethernet, Fiber Kanal ve SONET'i desteklemek üzere tasarlanmış kompakt, çalışırken değiştirilebilir bir alıcı-vericidir. SFP alıcı-vericileri 4,25 Gbps'ye kadar hızları destekler ve telekomünikasyon ve veri iletişim uygulamalarında yaygın olarak kullanılır. SFP bağlantı noktaları Ethernet anahtarlarından yönlendiricilere, NIC kartlarına ve güvenlik duvarlarına kadar çeşitli cihazlarda bulunur. Küçük form faktörlü takılabilirlik özelliği IEEE802.3 ve SFF-8472'yi temel alır.
SFP ve SFP+ alıcı-vericileri boyut ve görünüm açısından hemen hemen aynıdır. Temel fark, SFP+'ın 10 Gbps'ye kadar daha yüksek hızları destekleyen güncellenmiş bir sürüm olmasıdır. Veri hızındaki fark aynı zamanda iletim mesafesindeki farklılığa da neden olur; SFP genellikle daha uzun bir iletim mesafesine sahiptir. SFP+ spesifikasyonları SFF-8431'yi temel alır. SFP ve SFP+ uyumluluğu açısından, SFP+ bağlantı noktaları genellikle SFP optiklerini kabul eder, ancak bunu 1 Gbps'ye düşürülmüş bir hızda yapar. Ancak SFP+, 1 Gbps'den daha düşük hızları desteklemediğinden, bir SFP+ alıcı-vericisini bir SFP bağlantı noktasına takamayacağınızı unutmayın.
SFP ve SFP+'dan önce en yaygın alıcı-vericiler gigabit arayüz dönüştürücüleri veya GBIC'lerdi. Bazen mini-GBIC olarak da adlandırılan SFP, daha küçük boyutundan dolayı GBIC'nin yerini alır.
QSFP veya dörtlü küçük form faktörlü takılabilir, başka bir kompakt, çalışırken değiştirilebilir alıcı-verici türüdür. Farklı veri hızı seçenekleriyle Ethernet, Fiber Kanal, InfiniBand ve SONET/SDH standartlarını destekler. QSFP modülleri genellikle birkaç farklı türde mevcuttur: 4x1Gbps QSFP, 4x10Gbps QSFP+, 4x28Gbps QSFP28. QSFP+ ve QSFP28, çok sayıda 40Gbps ve 100Gbps uygulamayı destekleyen en yeni sürümlerdir. Hem QSFP+ hem de QSFP28 modülleri 4 iletim ve 4 alıcı kanalını entegre eder. QSFP+, 4x10Gbps veya 1x40Gbps'yi desteklerken, QSFP28, kullanılan alıcı-vericiye bağlı olarak 4x25Gbps, 2x50Gbps veya 1x100Gbps yapabilir. QSFP spesifikasyonları SFF-8436'yi temel alır.
Anahtarlar ve Yönlendiriciler
2.5G SFP modülleri, yüksek hızlı bağlantı sağlamak için ağ anahtarlarında ve yönlendiricilerde kullanılabilir. Bu modüller, farklı ağ cihazları arasında verimli veri aktarımına izin vererek aralarında kesintisiz iletişim sağlar.
Fiber Optik Ağlar
Fiber optik ağlarda artan bant genişliği gereksinimlerini desteklemek için 2.5G SFP modülleri kullanılabilir. Ağ altyapısına bağlı olarak single mode veya multi mode fiber optik kablolar üzerinden bağlantı kurmak için kullanılabilirler.
Video Gözetim Sistemleri
Yüksek çözünürlüklü (HD) ve 4K IP kameraların popülaritesinin artmasıyla birlikte, video gözetim sistemleri genellikle daha yüksek bant genişliği gerektirir. Bu sistemler, 2.5G SFP modüllerini birleştirerek video akışlarını daha verimli bir şekilde iletebilir, böylece daha akıcı video oynatımına ve daha iyi görüntü kalitesine olanak tanır.
Veri merkezleri
Veri merkezlerinde 2.5G SFP modülleri, sunucuları ve depolama sistemlerini bağlamak için değerlidir. Genel ağ performansının iyileştirilmesine yardımcı olur ve veri merkezi altyapısı içerisinde büyük miktarda verinin verimli bir şekilde aktarılmasını kolaylaştırır.
Verici ve alıcı çifti olan küçük, bağımsız elektronik cihazlardır. Elektrik sinyallerini bir formdan diğerine dönüştürmek için kullanılırlar. Fiber optik iletişimde SFP Modülleri, bir fiber optik kablo aracılığıyla ışık darbeleri alarak bunları bakır tel veya diğer ortamlar üzerinden iletilebilecek elektrik sinyallerine dönüştürerek çalışır. Modül, fiber optik kablo aracılığıyla ışığı alıp onu bir dizi elektriksel darbeye dönüştürerek çalışır. Bunlar daha sonra gerektiğinde bakır tel veya başka ortamlar üzerinden gönderilir. SFP modülü, gelen ışık darbelerini elektrik sinyallerine dönüştüren küçük bir cihazdır. Modül, fiber optik kablo aracılığıyla ışığı alıp onu bir dizi elektriksel darbeye dönüştürerek çalışır. Bunlar daha sonra gerektiğinde bakır tel veya başka ortamlar üzerinden gönderilir. SFP Modülleri Gigabit Ethernet, Fiber Kanal, 10 Gigabit Ethernet, InfiniBand, SONET/SDH gibi birçok uygulamada kullanılmaktadır. Fiber optik SFP modülleri, optik fiber kablolar üzerinden ışık darbelerini ileten ve alan küçük, bağımsız elektronik cihazlardır. Fiber optik iletişim sistemlerinde, elektrik sinyallerini ışık darbelerine dönüştürmek için kullanılırlar; bu sinyaller daha sonra cam veya plastik fiberler kullanılarak uzun mesafelere iletilebilir.
Veri hızı
Saniyedeki veri aktarım bitlerinin sayısını ifade eder; şu anda yaygın olarak kullanılan beş tür vardır: 155Mbps, 1,25Gbps, 2,5Gbps, 10Gbps, 40Gbps vb. 155M optik alıcı-vericiye aynı zamanda FE (Hızlı) optik alıcı-verici de denir. 1.25G optik alıcı-verici aynı zamanda şu anda en yaygın kullanılan optik iletim ekipmanı olan GE (Gigabit) optik alıcı-verici olarak da anılmaktadır. Ayrıca optik fiber depolama ağı (SAN) için 2Gbps, 4Gbps, 8Gbps, 16Gbps de mevcuttur.
Maksimum İletim Mesafesi
Farklı optik alıcı-verici modülleri farklı iletim mesafelerini destekler. Genel olarak, çok modlu bir optik alıcı-verici modülün iletim mesafesi, tek modlu bir optik alıcı-verici modülünden çok daha kısadır ve fiyatı da daha ucuzdur. Örneğin, 10GBASE-SR SFP+ optik alıcı-vericiler yalnızca 300 m'ye kadar ulaşabilirken 10GBASE-ZR SFP+ optik alıcı-vericiler 80 km'ye kadar ulaşabilir; dolayısıyla iletim yapmanız gereken mesafeyi belirlemek önemlidir. Ayrıca iletim sırasında optik sinyallerin zayıflaması ve dağılması dikkate alınarak, gerçekte ihtiyaç duyduğunuzdan biraz daha büyük iletim mesafelerini destekleyen optik alıcı-vericiler kullanmanızı öneririz. Raftaki cihazlar arasındaki kısa mesafeli bağlantılar için, optik alıcı-verici modülünden daha ucuz olan yüksek hızlı bakır kablo ürününü kullanmanızı öneririz.
İletim Ortamı
Bakır kablolar ve optik kablolar en yaygın kullanılan iki iletim ortamıdır. Bu nedenle bazı optik alıcı-verici modülleri bakır port olarak, bazı optik alıcı-verici modülleri ise optik port olarak tasarlanmıştır. Genel olarak, 1G, 10G, 40G Ethernet uzun mesafe iletim uygulamalarında yaygın olarak kullanılan optik alıcı-verici modülü ve ultra kısa mesafe iletim uygulamalarında bakır alıcı-verici modülü kullanılır.
Çalışma sıcaklığı
Alıcı-vericinin çalışma ortamı sıcaklığı çok yüksek olmamalıdır; çalışma sıcaklığından fazla olması bağlantı arızasına neden olabilir. Normal ticari optik alıcı-vericinin sıcaklık aralığı 0 derece ~ 70 derecedir, endüstriyel optik alıcı-verici ise -40 derece C ~ 85 derece sıcaklık aralığı için uygundur.
Dalgaboyu
Yaygın olarak kullanılan dalga boyu aşağıdaki dalga boylarıdır.
850nm (MM, çok modlu, düşük maliyetli ancak kısa iletim mesafesi, genellikle yalnızca 500M iletir);
1310nm (SM, tek mod, iletim kaybı sırasında kayıp ancak küçük, genellikle 40KM dahilinde iletim için kullanılır);
1550nm (SM, tek modlu, iletim sırasında küçük kayıp ancak büyük dağılım, genellikle 40KM'nin üzerinde uzun mesafeli iletim için kullanılır, en uzak rölesiz doğrudan iletim 160KM);
Alıcı-Verici Uyumluluğu
Ürün açıklamasına ve etiketine göre telsiz uyumluluğunu kontrol edin, hangi marka ekipmanın kullanılabileceğini bilmeli, gerekirse telsizi orijinal ekipmanında da test etmelisiniz.
Alıcı-Verici Fiyatı
Kullanıcılar, orijinal marka optik alıcı-vericileri distribütörlerden satın alabilir veya üçüncü taraf uyumlu optik alıcı-vericileri doğrudan optik alıcı-verici tedarikçilerinden satın alabilirler. Normal koşullar altında, uyumlu optik alıcı-vericinin performansı ile orijinal OEM alıcı-verici arasında hiçbir fark yoktur ve fiyatı orijinal OEM alıcı-vericiden birkaç kat daha ucuzdur, bu da uyumlu optik alıcı-vericinin popüler olmasının nedenidir. Kendi ihtiyacınıza göre doğru optik modülü seçebilirsiniz.
FB-LINK bugüne kadar 65'ten fazla buluş patenti ve 90'dan fazla yazılım telif hakkı elde etti. Ulusal bir yüksek teknoloji kuruluşu haline geldi. Ayrıca internet güvenliği alanında birçok kez ulusal inovasyon fonu desteği almıştır.
FB-LINK, TSP'ler, CSP'ler, Kablo MSO'ları ve büyük kuruluşlar için uçtan uca ağ dağıtımlarını yönetebilecek güçlü mühendislik, kurulum ve proje yönetimi yeteneklerine sahip bir teknik ekibe sahiptir. Profesyonel teknisyenler, yerinde dağıtım gibi tek noktadan çözümler sağlayabilir.
Çin'in önde gelen 2,5g sfp üreticilerinden ve tedarikçilerinden biri olarak, sizi fabrikamızdan toptan satışa veya stokta indirimli 2,5g sfp satın almaya davet ediyoruz. Tüm özelleştirilmiş ürünler yüksek kalite ve rekabetçi fiyata sahiptir. Teklif ve ücretsiz numune için bizimle iletişime geçin.
