AOC kablosu nedir
Sep 04, 2025| Aktif Optik Kablo Çözümleri
Modern veri merkezi mimarisinin hızla gelişen manzarasında, yüksek - bant genişliği, düşük - gecikme ara bağlantı çözümlerine olan talep hiç bu kadar kritik olmamıştır. Aktif optik kablo (AOC) çözümlerinin kapsamlı portföyümüz, optik ara bağlantı teknolojisinin zirvesini temsil eder.
10g ila 200g arasında birden fazla hız kalitesinde eşsiz performans sağlayan bu titizlikle tasarlanmış bu AOC kablo sistemleri, - kenar optoelektronik entegrasyonu üstün sinyal bütünlük özellikleriyle birleştirerek, veri merkezi verimliliği ve ölçeklenebilirlik için yeni kriterler oluşturur.
-
10g ila 200g hızlı notlar
-
100 metreye kadar şanzıman
-
Ber 10'un altında-12
Teknik Mimari ve Tasarım Felsefesi
AOC çözümlerimiz, veri merkezi ortamlarında üstün performans sunmak için gelişmiş optik teknolojiyi ve gelişmiş sinyal işlemeden yararlanır.
Temel AOC teknolojisi ilkeleri
AOC kablo çözümlerimiz, olağanüstü sinyal iletim özelliklerini elde etmek için son derece hassas fotodiyot dizileriyle eşleştirilmiş gelişmiş dikey - boşluk yüzeyi - yayan lazer (VCSEL) teknolojisini kullanır.
Geleneksel Direct - Bakır kabloları (DACS) eklemenin aksine, AOC uygulamalarımız hafif, esnek kablo düzeneklerinde kapsüllenmiş multimod fiber optik çekirdekleri kullanır.
Bu temel mimari yaklaşım, 10'un altındaki bit hata oranlarını (BER) korurken 100 metreye kadar iletim mesafelerini sağlar.-12, - kritik veri merkezi uygulamaları için kritik bir gereklilik.
Entegre alıcı -verici teknolojisi
Her AOC kablo düzeneğindeki entegre alıcı -vericiler, uygulanabilir olduğunda gerçek - zaman eşitleme, saat ve veri kurtarma (CDR) ve ileri hata düzeltmesi (FEC) gerçekleştiren gelişmiş dijital sinyal işleme (DSP) motorları içerir.
Bu aktif bileşenler, 0 dereceden 70 dereceye kadar tüm çalışma sıcaklığı aralığında optimum performansı sağlamak için üretim sırasında tam olarak kalibre edilir ve bazı özel varyantlar genişletilmiş endüstriyel sıcaklık aralıklarını destekler.

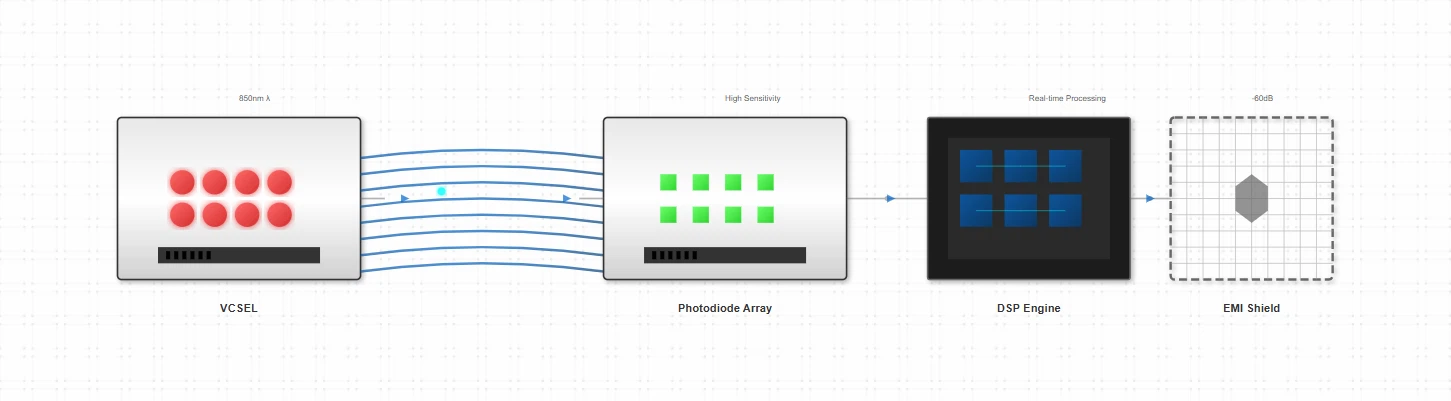

AOC teknik mimari diyagramı
VCSEL teknolojisi
Gelişmiş Dikey - Boşluk Yüzeyi - Verimli optik şanzıman için lazer yayan lazerler
Fotodiyot dizileri
Doğru optik sinyal algılama için son derece hassas alıcılar
DSP motorları
Optimal veri bütünlüğü için gerçek - zaman sinyali işlemesi
EMI koruması
Elektromanyetik girişimlere karşı gelişmiş koruma
AOC ürün portföyü
Kapsamlı aktif optik kablo çözümleri serimiz, çeşitli veri merkezi gereksinimlerini karşılamak için çoklu hız notlarında olağanüstü performans sağlar.
10g SFP+ AOC uygulaması
10G SFP+ AOC kablo çözümlerimiz, modern veri merkezi bağlantısının temelini temsil eder ve - raf (TOR) anahtarlama uygulamalarının üst - - için güvenilir 10.3125 GBPS veri iletimi sağlar.
Bu kablolar, endüstri standartları ağ ekipmanı ile tam uyumluluk sağlayarak SFF - 8431 ve IEEE 802.3AE spesifikasyonlarını uygular. Optik motor, OM3/OM4 multimod fiber şanzımanı için optimize edilmiş 850nm VCSEL teknolojisini kullanır ve olağanüstü sinyal kalitesini korurken uç başına 1W'ın altında tipik güç tüketimi sağlar.
10G SFP+ AOC'mizin mekanik tasarımı, die - dökme çinko alaşım muhafazaları ve entegre conta sistemlerinin bir kombinasyonu yoluyla gelişmiş elektromanyetik parazit (EMI) korumasını içerir. Bu sağlam yapı, elektromanyetik uyumluluğun çok önemli olduğu yoğun bilgi işlem ortamlarında dağıtım için kritik olan FCC Sınıf A ve CISPR 32 emisyon standartlarına uyum sağlar.
SFF-8431 ve IEEE 802.3AE ile uyumlu
OM3/OM4 fiber için optimize edilmiş
850nm VCSEL teknolojisi
Gelişmiş EMI koruması
25G SFP28 AOC teknolojisi ilerlemesi
Kanıtlanmış SFP+ form faktörüne dayanan 25G SFP28 AOC kablo ürünlerimiz, bir sonraki - oluşturma sunucusu ve depolama bağlantılarını desteklemek için 25.78125 GBPS verimi sağlar.
Bu kablolar, entegre ASIC denetleyicileri içindeki gelişmiş pre - vurgu ve - eşitleme algoritmalarını uygular, kanal bozukluklarını telafi eder ve uzatılmış mesafelerde güvenilir iletimi sağlar.
25G AOC kablo düzenlemelerimizdeki optik alt sistemi, programlanabilir modülasyon akımı ve önyargı ayarlarına sahip gelişmiş VCSEL sürücüleri kullanır, bu da yok olma oranı ve optik modülasyon genliği (OMA) parametrelerinin ince - ayarlanmasına izin verir. Bu kontrol seviyesi, kısa 3 - metre yamalarından büyük ölçekli veri merkezi dağıtımlarında 100 metrelik genişletilmiş çalışmalara kadar değişen çevre koşulları ve kablo uzunlukları arasında optimum performans sağlar.
Gelişmiş eşitleme algoritmaları
Ayarlanabilir yok olma oranı
Programlanabilir VCSEL sürücüleri
Veri merkezi ortamları için optimize edilmiş
40G QSFP+ AOC Multi - şerit mimarisi
40G QSFP+ AOC çözümlerimiz, 41.25 Gbps'lik bir toplam verim elde etmek için her şerit 10.3125 Gbps'de çalışan sofistike dört - şerit optik mimarisi uygular.
QSFP+ form faktörü AOC kablosu, şerit başlatma, izleme ve teşhis fonksiyonlarını SFF-846'da tanımlanan iki - tel seri arayüzü aracılığıyla işleyen birleşik bir mikro denetleyici tarafından yönetilen dört bağımsız VCSEL - fotodiyot çiftini entegre eder.
Bu 40G AOC kablo düzeneklerinin mekanik tasarımı, yüksek - yoğunluklu kablo yönetimi senaryoları için gerekli esnekliği korurken hassas fiber optik elemanları korumak için gelişmiş gerinim tahliye mekanizmaları ve bükülme yarıçapı sınırlayıcılarını içerir. Pull - sekme serbest bırakma mekanizması, 10.000'den fazla yerleştirme döngüsüne dayanacak şekilde tasarlanmıştır ve üretim ortamlarında uzun - terim güvenilirliği sağlar.
Dört bağımsız optik şerit
Gelişmiş gerinim rahatlama
Birleşik Mikrodenetleyici Yönetimi
10, 000+ yerleştirme döngüleri
40G QSFP+ ila 4x10g SFP+ Breakout Yapılandırması
Yenilikçi 40G QSFP+ ila 4x10g SFP+ Breakout AOC Kablo Çözümlerimiz, omurgada port çoğalması için kritik ihtiyacı ele alır - yaprak ağ mimarileri.
Bu kablolar, - hizalanmış fiber şeritler aracılığıyla dört 10G şeridi tek tek SFP+ alıcı -vericisine dağıtarak QSFP+ konektör düzeneğinde sofistike şerit haritalama ve sinyal yönlendirmesi uygular.
Breakout AOC kablo tasarımı, bağlantı durumuna ve trafik modellerine göre her bir SFP+ modülüne güç dağıtımını dinamik olarak ayarlayan akıllı güç yönetimi devresi içerir. Bu optimizasyon, hem QSFP+ hem de SFP+ arayüzleri için MSA spesifikasyonlarına tam uyumu sürdürürken, geleneksel ayrık alıcı -verici uygulamalarına kıyasla genel sistem güç tüketimini% 30'a kadar azaltır.
Hassas şerit haritalama
Her iki MSA özelliklerine uygun
Akıllı Güç Yönetimi
Omurga için optimize edilmiş - yaprak mimarileri
100g QSFP28 AOC Performans Optimizasyonu
100G QSFP28 AOC kablo portföyümüz, ara bağlantı performansında önemli bir sıçramayı temsil ederek 103.125 Gbps toplam bant genişliği dört 25.78125 GBPS NRZ modülasyon şeritine sunar.
Bu kablolar, IEEE 802.3bj'de tanımlandığı gibi, daha uzun mesafelerde ve daha yüksek mesafelerde ve daha yüksek -} kayıp kanalları boyunca, modern veri merkezi uygulamalarının sıkı BER gereksinimlerini korurken tanımlandığı gibi gelişmiş Reed - Solomon FEC (RS - FEC) özelliklerini uygular.
100G AOC kablo düzenlemelerimizdeki termal yönetim sistemi, entegre buhar odaları ve yüksek - iletkenlik termal arayüz malzemeleri dahil olmak üzere gelişmiş ısı yayma tekniklerini kullanır. Bu sofistike termal tasarım, tam trafik yük koşullarında bile maksimum derecelendirmelerin çok altında kavşak sıcaklıklarını korur, bu da tutarlı performans ve genişletilmiş çalışma ömrü sağlar.
Gelişmiş RS - FEC özellikleri
Entegre buhar odaları
Geliştirilmiş termal yönetimi
Yüksek - iletkenlik malzemeleri
100g QSFP28 ila 4x25g SFP28 Fanout Mimarisi
100G QSFP28 ila 4x25G SFP28 koparma AOC kablo yapılandırması, yüksek - bant genişliği omurga bağlantılarının birden fazla yaprak anahtarına veya sunucu düğümüne dağıtılması gereken esnek dağıtım senaryolarını etkinleştirir.
Uygulamamız, her bir SFP28 uç noktasında gelişmiş yeniden işlem ve sinyal koşullandırma devrelerini içerir ve fanout topolojisinin asimetrik doğasına rağmen sinyal bütünlüğünün korunmasını sağlar.
Bu uzmanlaşmış AOC kablo düzenekleri, her bir 25G kanalı için optik güç seviyelerine, sıcaklık ve voltaj parametrelerine gerçek - zaman görünürlüğü sağlayarak sofistike şerit - seviye teşhis ve izleme özellikleri uygular. Bu ayrıntılı telemetri verileri, karmaşık ağ dağıtımlarında proaktif bakım stratejileri ve hızlı sorun giderme sağlar.
Gelişmiş retiming devreleri
Lane - Seviye Diyagnostiği
- kanal sinyal koşullandırma başına
Gerçek - zaman telemetri verileri
200G QSFP56 AOC Next - nesil teknolojisi
200GBase QSFP56 AOC kablo çözümlerimiz, optik ara bağlantı teknolojisinin sınırlarını zorlayarak 212.5 GBPS verimini dört 53.125 GBPS PAM4 modüle edilmiş şeritten sağlıyor.
PAM4 sinyallemesinin uygulanması, modülasyon teknolojisinde temel bir kaymayı temsil eder ve NRZ - tabanlı sistemlere benzer baud oranlarını korurken veri hızını etkili bir şekilde ikiye katlamak için sembol başına iki bit kodlar.
200G AOC kablo düzenlemelerimizdeki PAM4 optik motorları, maksimum olabilirlik sırası tespiti (MLSD), karar geri bildirim dengeleme (DFE) ve gelişmiş FEC algoritmaları dahil olmak üzere gelişmiş dijital sinyal işleme özelliklerini içerir. Bu teknolojiler, -} ila - gürültü oranı çoklu - seviye modülasyonunun zorluklarını aşmak için konserde çalışır ve talepkar veri merkezi ortamlarında güvenilir bir çalışma sağlar.
PAM4 Modülasyon Teknolojisi
Gelişmiş FEC algoritmaları
MLSD ve DFE sinyal işleme
QSFP56 MSA uyumlu
Mellanox 200G HDR QSFP56 Infiniband Uzmanlık
Mellanox - uyumlu 200g HDR QSFP56 AOC kablo ürünlerimiz, yüksek - Performans Bilgi İşleminde (HPC) ve Yapay Zeka (AI) iş yüklerinde Infiniband HDR dağıtımları için özel olarak optimize edilmiştir.
Bu kablolar, Infiniband'ın Kredi - tabanlı akış kontrol mekanizmaları için gerekli olan kesin zamanlama ve gecikme spesifikasyonlarını uygular ve RDMA'da yakınlaşmış Ethernet (ROCE) ve doğal InfiniBand kumaşları üzerinde optimum performansı sağlar.
Bu uzmanlaşmış AOC kablo düzeneklerinin tasarımı, infiniband protokollerinin sıkı senkronizasyon gereksinimlerini korumak için kritik olan ultra - düşük faz gürültü özelliklerine sahip gelişmiş saat kurtarma devreleri içerir. Ayrıca, entegre mikrodenetleyiciler, alt ağ yöneticileri ve kumaş teşhis araçlarıyla sorunsuz entegrasyon sağlayan infiniband - özel yönetim protokollerini destekler.
Infiniband HDR uyumlu
Ultra - Düşük faz gürültüsü
Kredi - tabanlı akış kontrolü
RDMA ve ROCE Desteği
Üretim Mükemmelliği ve Kalite Güvencesi
Titiz üretim süreçlerimiz ve kalite kontrol protokolleri, ürettiğimiz her AOC kablosunda olağanüstü güvenilirlik ve performans sağlar.
Gelişmiş üretim süreçleri
AOC kablo üretim süreçlerimiz endüstriyi - önde gelen otomasyon ve hassas montaj tekniklerini içerir. Her optik alt montaj, - alan yansıtma (TDR) analizi, göz diyagramı validasyonu ve stresli alıcı duyarlılık ölçümleri dahil olmak üzere kapsamlı testlere tabi tutulur.
Otomatik optik hizalama sistemleri, üretim partileri arasında tutarlı birleştirme verimliliği ve minimum yerleştirme kaybı varyasyonu sağlar, bu alt - mikron konumlandırma doğruluğunu elde eder.
Kapsamlı kalite güvencesi
AOC kablo ürünlerimiz için kalite güvence protokolü, her birim telcordia GR-468 çekirdek ve IEC standartlarına göre sıcaklık döngüsü, nem maruziyeti ve mekanik şok/titreşim testine maruz kalmış kapsamlı çevresel stres taramasını içerir.
Bu titiz doğrulama, teslim edilen her AOC kablosunun, bir veri merkezi operatörünün - seviyesinin güvenilirlik gereksinimlerini karşılamasını veya aşmasını sağlar.
Test ve Doğrulama Süreci
Bileşen denetimi
Tüm optik ve elektrik bileşenleri için% 100 gelen malzeme incelemesi, katı spesifikasyon gereksinimlerine uyumu sağlar.
Hassas montaj
Optimal optik bağlantı verimliliği ve performans tutarlılığı sağlayarak - mikron hizalama doğruluğu ile otomatik montaj işlemleri.
Elektrik Testi
Çalışma frekansları arasında yerleştirme kaybı, getiri kaybı, karışma ve empedans testi dahil kapsamlı elektriksel performans doğrulaması.
Optik karakterizasyon
Çeşitli koşullar altında güç çıkışı, yok olma oranı, dalga boyu doğrulaması ve BER testi dahil ayrıntılı optik performans analizi.
Çevresel stres taraması
Aşırı koşullarda güvenilirliği sağlamak için sıcaklık döngüsü (-40 derece-+85 derecesi), nem testi (% 85 RH) ve mekanik stres testi.
Nihai Doğrulama ve Sertifikasyon
- ile - son sistem doğrulaması, endüstri standartlarına göre uyum testi ve ürün sertifikası ve serbest bırakılmadan önce nihai kalite denetimi.
Uygulama senaryoları ve dağıtım hususları
Çok yönlü AOC çözümlerimiz, çeşitli veri merkezi mimarileri ve dağıtım senaryoları arasında mükemmel olmak üzere tasarlanmıştır.
Hipers Veri Merkezleri
Hiper ölçekli ortamlarda, yüksek - hız AOC çözümlerimiz, minimum kablolama karmaşıklığına sahip yüksek - radix anahtarlama kumaşlarının oluşturulmasını kolaylaştırarak hem sermaye hem de operasyonel harcamaları azaltır. Hafif tasarım, kablo yönetimini yoğun paketlenmiş raflarda basitleştirir.
Kenar hesaplama
Alan ve güç kısıtlamalarının çok önemli olduğu Edge bilgi işlem dağıtımları için, AOC kablo ürünlerimiz geleneksel optik alıcı -vericilere göre önemli avantajlar sunar. Entegre tasarım, ayrı fiber yama kablolarına olan ihtiyacı ortadan kaldırır.
Yüksek - Performans Hesaplama
Düşük - gecikme ara bağlantıları gerektiren HPC ortamlarında, AOC çözümlerimiz sıkı bir şekilde birleştirilmiş bilgi işlem kümeleri için gerekli performansı sunar. Tutarlı sinyal bütünlüğü, paralel bilgi işlem iş yüklerinin güvenilir çalışmasını sağlar.

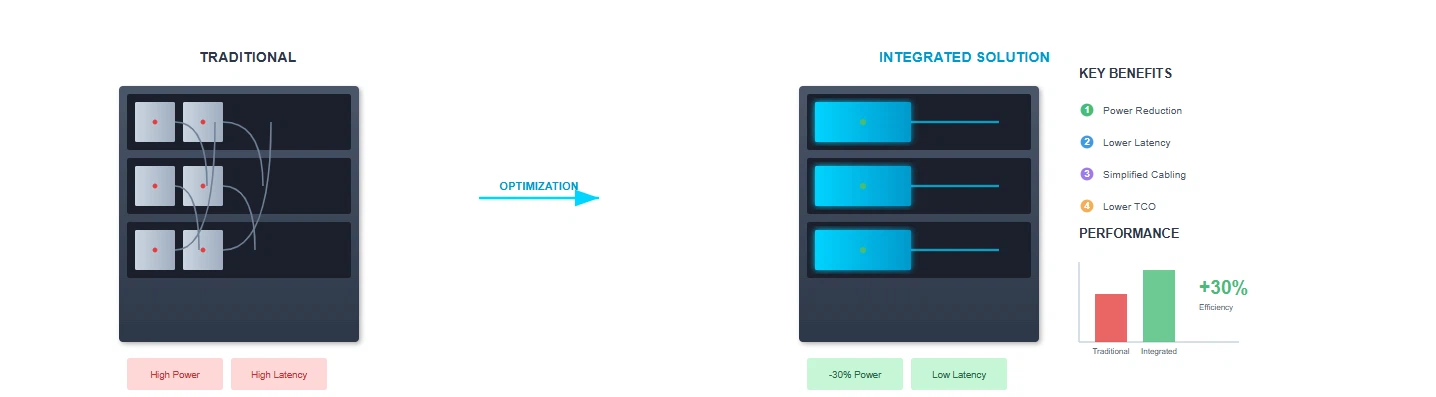

Veri Merkezi Mimarisi Dağıtım
Dağıtım avantajları
Azaltılmış güç tüketimi
Entegre tasarım, ayrı alıcı -vericiler, operasyonel maliyetler ve soğutma gereksinimlerine kıyasla genel güç gereksinimlerini% 30'a kadar azaltır.
Daha düşük gecikme
Optimize edilmiş sinyal yolu ve entegre tasarım, geleneksel alıcı -verici ve fiber jumper kombinasyonlarına kıyasla gecikmeyi en aza indirerek uygulama performansını iyileştirir.
Basitleştirilmiş kablolama
- içindeki tüm -, bir tasarım, yüksek - yoğunluk ortamlarında kablo yönetimi karmaşıklığını azaltarak ayrı alıcı -vericiler ve fiber jumper'lara olan ihtiyacı ortadan kaldırır.
Düşük toplam maliyet
Kombine donanım, kurulum ve operasyonel tasarruflar, geleneksel ara bağlantı çözümlerine kıyasla önemli ölçüde daha düşük toplam sahiplik maliyetine neden olur.
Gelecek Teknoloji Yol Haritası
Veri merkezi bant genişliği gereksinimleri artmaya devam ettikçe, AOC teknoloji yol haritamız daha yüksek performans çözümlerine kadar uzanır.
Veri merkezi bant genişliği gereksinimleri, yapay zeka, makine öğrenimi ve dağıtılmış bilgi işlem iş yükleri tarafından yönlendirilmeye devam ettikçe, AOC kablo teknolojisi yol haritamız 400g ve 800g uygulamalara kadar uzanır. Bu sonraki - nesil çözümleri, PAM6 ve PAM8 gibi gelişmiş modülasyon şemalarından, uzun - taşıma optik sistemlerinden uyarlanan tutarlı algılama teknikleri ile birleştirilecektir.
AOC kablo portföyümüzün evrimi, silikon fotonik ve co - paketlenmiş optikler (CPO) gibi gelişmekte olan teknolojilerle entegrasyonu da kapsayacaktır. Bu gelişmeler, bir sonraki - üretim anahtarlama platformlarında eşi görülmemiş liman yoğunluklarını sağlarken güç tüketimini ve gecikmeyi daha da azaltmayı vaat ediyor.
Teknoloji Evrim Yolu
10G-200G AOC
NRZ ve PAM4 Modülasyonu
SFP+, SFP28, QSFP+
QSFP28, QSFP56 Form Faktörleri
100 metreye kadar ulaşım
400g AOC
Gelişmiş PAM4
Qsfp - DD ve OSFP
Gelişmiş DSP
800g AOC
PAM6/PAM8 modülasyonu
Tutarlı tespit
Silikon Fotonik
1.6t+ AOC
Co - paketlenmiş optik
AI - Optimize edilmiş tasarımlar
Ultra - düşük gecikme
Kapsamlı AOC kablo portföyümüz, optik ara bağlantı teknolojisinde kapsamlı araştırma ve geliştirmenin doruk noktasını temsil etmektedir. Temel 10G SFP+ 'dan - Edge 200G QSFP56 çözümlerine kadar, her ürün dünya çapında veri merkezi operatörlerine üstün performans, güvenilirlik ve değer sunma taahhüdümüzü somutlaştırır.
Endüstri daha yüksek hızlara ve daha fazla verimliliğe doğru gelişmeye devam ettikçe, AOC kablo teknolojimiz ön planda kalacak ve bağlantılı dünyamıza güç veren dijital altyapıyı sağlayacak.
Bu gelişmiş AOC kablo çözümlerinin stratejik olarak konuşlandırılması, kuruluşların ölçeklenebilir, verimli ve gelecek - hazır veri merkezi altyapısı oluşturmalarını sağlar. Büyük ekipman satıcıları arasında kanıtlanmış uyumluluk ve - standart protokoller için kapsamlı destek ile AOC portföyümüz, modern bulut bilişim, işletme BT ve yüksek - performans bilişim uygulamalarının zorlu gereksinimlerini karşılamak için gerekli esnekliği ve performansı sağlar.
