Ağ alıcı-vericileri nasıl çalışır?





Ağ alıcı-vericileri elektrik sinyallerini iletim için optik veya radyo frekansı sinyallerine dönüştürür ve alım sürecini tersine çevirir. İletim için lazer diyotlar veya LED'ler ve alım için fotodetektörler dahil olmak üzere özel bileşenler aracılığıyla çalışırlar ve ağlar arasında çift yönlü veri akışını sağlarlar.





Sinyal Dönüşüm Mekanizması



Ağ alıcı-vericilerinin temel çalışması hassas sinyal dönüşümüne odaklanır. Optik alıcı-vericilerde, iletim bileşeni (TOSA - Verici Optik Alt- Düzeneği), anahtarlar veya yönlendiriciler gibi ağ ekipmanından elektrik sinyallerini alır. Bu elektrik sinyalleri, 1'leri ve 0'ları temsil eden ikili veri modelleri olarak gelir.

TOSA içindeki bir lazer diyot, belirli dalga boylarında ışık yayarak elektrik akımına yanıt verir. Çok modlu fiber uygulamaları için, alıcı-vericiler genellikle 850 nm dalga boyunda VCSEL'leri (Dikey Boşluklu Yüzey Yayan Lazerler) kullanırken, tek-} modlu uygulamalar genellikle 1310 nm veya 1550 nm DFB lazerleri kullanır. Elektrik sinyali bu lazer çıkışının yoğunluğunu modüle ederek dijital bilgiyi doğrudan optik taşıyıcıya kodlar.

VCSEL'ler, geleneksel kenar{0}yayan lazerlere göre belirgin avantajlar sunar. Kenar-yayıcılar için 30 mA ile karşılaştırıldığında önemli ölçüde daha az akım - (yaklaşık 1-2 mA) gerektirirler ve daha düşük kalıcı eşiklere sahiptirler. Bu azaltılmış güç tüketimi, daha az ısı üretimi ve daha uzun çalışma ömrü anlamına gelir; VCSEL arıza oranları, geleneksel lazer diyotlara göre önemli ölçüde daha düşüktür.

Modülasyon süreci olağanüstü hızlarda gerçekleşmelidir. 100G alıcı-vericilerde dört paralel hattın her biri 25 Gbps iletim yapar ve lazerin saniyede 25 milyar kez durum değiştirmesini gerektirir. Yarı iletken lazer davranışı sıcaklığa göre değiştiği için bu, hassas akım kontrolü gerektirir. Mevcut sürücüler, tutarlı optik çıkış gücünü ve dalga boyu kararlılığını korumak için termal geri bildirime göre sürekli olarak ayarlanır.



Resepsiyon ve Elektrik Dönüşümü



Alıcı tarafta süreç aynı hassasiyetle tersine döner. ROSA (Alım Optik Alt- Düzeneği), dikkatlice hizalanmış optik arayüzler aracılığıyla gelen ışık darbelerini yakalar. Bir fotodetektör ({3}}, tipik olarak bir PIN fotodiyodu veya çığ fotodiyodu (APD) -, bu optik sinyalleri, fotoelektrik etki yoluyla tekrar elektrik akımına dönüştürür.

PIN fotodiyotları, alınan ışık yoğunluğuyla doğrudan orantılı olarak zayıf foto akım üretir. APD'ler bu sinyali çığ çoğaltma yoluyla yükselterek PIN cihazlarına göre 6-10dB daha iyi alım hassasiyetine ulaşır. Bu gelişmiş hassasiyet, iletim mesafelerini uzatır ancak çığ sürecini yönetmek için daha karmaşık kontrol devreleri gerektirir.

Fotoakım, küçük akım değişimlerini ölçülebilir voltaj sinyallerine dönüştüren bir transimpedans amplifikatörüne (TIA) akar. Bu aşamada sinyal, optik yoğunluk değişimlerini yansıtan sürekli bir voltaj olan analog - olarak kalır. Aşağı yöndeki sınırlayıcı bir amplifikatör, bu analog sinyali dijitalleştirerek değişen genlikleri, aşağı yöndeki işleme devrelerinin yorumlayabileceği tutarlı dijital yüksek ve düşük durumlara dönüştürür.

Bu dönüşüm zinciri, saniyede milyarlarca geçiş boyunca sinyal bütünlüğünü korumalıdır. Saat verisi kurtarma (CDR) devreleri, gelen sinyalden zamanlama bilgisini çıkararak iletim sırasında ortaya çıkan herhangi bir titreşimi veya zamanlama değişikliklerini telafi eder. Kurtarılan saat, veri örneklemeyi senkronize ederek her bitin en uygun zamanda okunmasını sağlar.



Form Faktörü Gelişimi



Ağ alıcı-vericileri, her birinin kapasitesi artarken boyutu küçülen birden fazla form faktörü nesli boyunca gelişmiştir. GBIC (Gigabit Arayüz Dönüştürücü), çalışırken-değiştirilebilir optik arayüzlere öncülük etti, ancak bir USB sürücüsünün kabaca iki katı büyüklüğünde nispeten hantal olduğunu kanıtladı.

SFP (Küçük Form-Faktör Takılabilir) modülleri, 1 Gbps yeteneğini korurken alıcı-verici boyutunu yaklaşık %50 oranında azalttı. Sonraki SFP+ standardı aynı fiziksel formu korudu ancak gelişmiş elektronikler ve daha sıkı optik özellikler sayesinde veri hızlarını 10 Gbps'ye çıkardı.

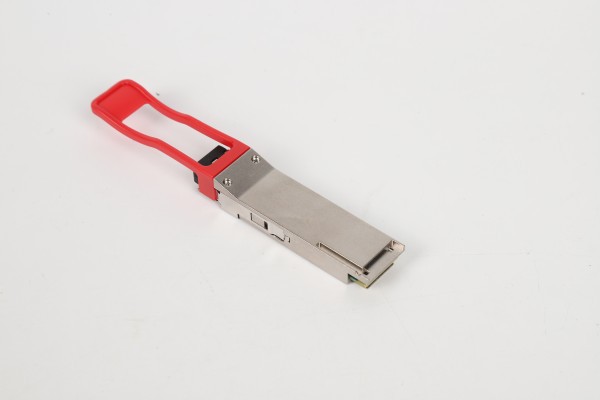

QSFP (Dörtlü Küçük Form-Faktör Takılabilir) modülleri, dört bağımsız kanalı etkili bir şekilde tek bir modülde paketler. Örneğin QSFP28 alıcı-vericileri, 100 Gbps toplam verim sağlamak için dört adet 25 Gbps hattını birleştirir. Bu çok-şeritli mimari, fiber kullanımını optimize eder - tek bir fiber çifti, önceden dört ayrı bağlantı gerektiren şeyi taşıyabilir.

Son gelişmeler, şerit başına 100 Gbps veya 200 Gbps hızında çalışan 8 şeritli yapılandırmaları kullanan 800G ve 1.6T alıcı-vericilere doğru ilerliyor. Pazar analizi, 800G alıcı-verici sevkiyatlarının 2025'te %60 artacağını, bunun da esas olarak benzeri görülmemiş bant genişliği yoğunluğu gerektiren yapay zeka kümesi konuşlandırmalarının etkisiyle artacağını gösteriyor. Optik alıcı-verici pazarı 2025'te 13,57 milyar dolara ulaştı ve 2030'a kadar 25,74 milyar dolara ulaşması bekleniyor; bu da %13,66'lık bir yıllık bileşik büyüme oranını yansıtıyor.



Çift Yönlü ve Dalga Boyu Bölme Teknolojileri



Geleneksel alıcı-vericiler, biri iletim için, diğeri alım için iki fiber teli - gerektirir. Çift Yönlü (Çift Yönlü) alıcı-vericiler, farklı dalga boylarını kullanarak tek bir fiber üzerinden iletim ve alım yaparak bu kopyalamayı ortadan kaldırır. Tipik bir BiDi tasarımı, sinyalleri ayıran dalga boyu-seçici optiklerle, 1490 nm'de alırken 1310 nm'de iletim yapabilir.

Bu dalga boyu ayrımı, CWDM (Kaba Dalga Boyu Bölmeli Çoğullama) ve DWDM (Yoğun Dalga Boyu Bölmeli Çoğullama) sistemlerinde daha da uzanır. CWDM tipik olarak 20 nm aralıklı 8-16 dalga boyu kanalını desteklerken DWDM, 0,8 nm kadar dar aralıklarla 40-80 kanalı paketler. Her dalga boyu bağımsız bir veri akışı taşır ve kablo eklemeden fiber kapasitesini artırır.

Alıcı-vericinin optik arayüzü, amaçlanan dalga boyuna tam olarak uymalıdır. Sıcaklık dalgalanmaları lazer çıkış dalga boyunu değiştirerek yoğun WDM sistemlerinde potansiyel olarak parazite neden olur. Termal kontrol devreleri, diyot sıcaklığını izler ve dalga boyunu belirtilen toleranslar dahilinde (CWDM için tipik olarak ±2,5nm ve DWDM uygulamaları için çok daha sıkı) korumak için sürücü akımını ayarlar.



Protokol İstihbaratı ve Uyumluluk



Modern ağ alıcı-vericileri, basit sinyal dönüştürmenin ötesinde önemli düzeyde işlem zekası içerir. Ana cihazlarla, yeniden zamanlanmış veri yolları ve teşhis kanalları sağlayan CAUI (100 Gigabit Ek Birimi Arayüzü) veya GAUI (400 Gigabit Ek Birimi Arayüzü) gibi standartlaştırılmış elektrik arayüzleri aracılığıyla iletişim kurarlar.

Dijital teşhis izleme (DDM) yetenekleri, iletim gücü, alım gücü, sıcaklık, ön akım ve voltaj dahil-gerçek zamanlı operasyonel parametreleri bildirir. Ağ yönetim sistemleri bu değerleri I2C arayüzleri aracılığıyla sorgulayarak tahmine dayalı bakımı mümkün kılar. Örneğin, alım gücündeki kademeli bir düşüş, tam bir arıza meydana gelmeden önce dikkat edilmesi gereken fiber bozulmasının göstergesi olabilir.

Birçok alıcı-verici birden fazla kodlama şemasını destekler. PAM4 (Darbe Genlik Modülasyonu 4 seviyeli) sinyalleme, sembol başına bir bit yerine iki bit kodlayarak spektral verimliliği iki katına çıkarır ve 200G için tasarlanmış altyapı üzerinden 400G çalışmayı mümkün kılar. Ancak PAM4'ün azaltılmış gürültü marjı, daha karmaşık dengeleme ve ileri hata düzeltmeyi gerektirir.

Satıcı kodlaması bir uyumluluk hususu sunar. Fiziksel arayüz standartlaştırılmış kalsa da üreticiler, başlatma sırasında ana cihazların kontrol ettiği satıcıya-özel bilgileri yerleştirir. Bu kodlama uyumluluğu doğrular ancak üçüncü-taraf modüllerin kullanımını kısıtlayabilir. Bazı ağ operatörleri, uyumlu üçüncü taraf alıcı-vericiler aracılığıyla performans düşüşü olmadan %50-90% tasarruf sağladığını bildirmektedir; ancak bu, kodlama uyumluluğunun dikkatli bir şekilde doğrulanmasını gerektirir.





Güç Yönetimi ve Termal Hususlar



Güç tüketimi kabaca veri hızına göre ölçeklenir ve yüksek hızlarda artan zorluklar ortaya çıkar. 100G QSFP28 modülü genellikle 3,5-5W tüketirken, 400G QSFP-DD modülleri 12W'ı aşabilir. 400G alıcı-vericilerle yüklü 32 bağlantı noktalı bir anahtarda, optik modüller tek başına yaklaşık 400W tüketebilir; bu, kompakt anahtar muhafazaları içinde yönetilmesi gereken önemli bir ısıdır.

Alıcı-verici modülleri, ticari sınıflar için tipik olarak 0-70 derece ve endüstriyel uygulamalar için -40-85 derece olmak üzere çalışma sıcaklığı aralıklarını belirtir. Çevresel koşullar hem güvenilirliği hem de performansı etkiler. Yüksek sıcaklıklar lazer eşik akımını artırır ve çıkış dalga boyunu kaydırarak aktif dengeleme gerektirir. Çoğu modern alıcı-vericide termal izleme bulunur ve sıcaklık limitleri aşıldığında performansı kısabilir veya kapanabilir.

Birlikte paketlenmiş optikler (CPO), fotonik bileşenleri doğrudan anahtar ASIC'leriyle entegre eden yeni ortaya çıkan bir yaklaşımı temsil eder. Takılabilir arayüzü ortadan kaldırarak ve elektrik yolu uzunluklarını en aza indirerek CPO, takılabilir alıcı-vericilere kıyasla güç tüketimini %70'e kadar azaltır. Broadcom'un 2-Tbps CPO Ethernet anahtarı, bu mimarinin güç açısından verimli yapay zeka kümeleri oluşturma potansiyelini gösterir.



Standartlar ve Birlikte Çalışabilirlik



Ağ alıcı-vericileri, satıcılar arasında birlikte çalışabilirliği sağlayan dikkatle tanımlanmış standartlar dahilinde çalışır. IEEE 802.3 spesifikasyonları, Ethernet alıcı-vericileri için sinyal hızları, dalga boyları, güç seviyeleri ve maksimum iletim mesafeleri dahil olmak üzere elektriksel ve optik parametreleri tanımlar.

Standartlar, her veri hızı için birden fazla PHY (fiziksel katman) türünü belirtir. 100GBASE-SR4, 850 nm'de 100 m'ye kadar kısa-erişimli çok modlu iletimi tanımlarken, 100GBASE-LR4, 1310 nm civarında dört dalga boyu kullanarak 10 km'ye kadar uzun-tekli-modlu iletimi belirtir. Alıcı-vericilerin standartlara uygunluğunu talep etmek için belirtilen tüm parametreleri karşılaması veya aşması gerekir.

Çoklu-kaynak anlaşmaları (MSA'lar), IEEE optik spesifikasyonlarından bağımsız olarak mekanik ve elektriksel form faktörlerini tanımlar. Örneğin QSFP-DD MSA, 8-şeritli elektrik arayüzünü ve fiziksel muhafaza boyutlarını belirterek, uyumlu herhangi bir alıcı-vericinin herhangi bir uyumlu ana bilgisayar bağlantı noktasında çalışmasına olanak tanır. Bu endişelerin ayrılması - Optik erişimi tanımlayan IEEE ve form faktörlerini tanımlayan MSA'lar, geriye dönük uyumluluğu korurken hızlı inovasyona olanak sağlar.

Sektör grupları tarafından düzenlenen eklenti festivalleri, birden fazla satıcının alıcı-vericilerini farklı üreticilerin anahtarları ve yönlendiricileriyle test ederek{0}gerçek dünyada birlikte çalışabilirliği doğrular. Bu olaylar, standart yorumların farklılık gösterebileceği uç durumları belirler ve satıcı karışımından bağımsız olarak ekipmanın bağlandığında "sadece çalışmasını" sağlar.



Gelecek Yönler



Daha yüksek hızlara doğru gidişat, 800G dağıtımının hızlandırılmasıyla ve geliştirilmekte olan 1,6T spesifikasyonlarıyla devam ediyor. Doğrusal Takılabilir Optikler (LPO), yeniden zamanlama işlevlerini ana makine anahtarı ASIC'ye taşıyarak belirli alıcı-vericilerdeki güç gereksinimi olan DSP'leri ortadan kaldırır. Bu basitleştirme, maliyetleri düşürürken alıcı-verici gücünü %40-50 azaltır, ancak daha basit arayüzü desteklemek için ana bilgisayar ekipmanının yükseltilmesini gerektirir.

Silikon fotonik entegrasyonu, yarı iletken üretim süreçlerini kullanarak optik bileşenler üretmeyi vaat ediyor. Üreticiler, silikon yüzeyler üzerine dalga kılavuzları, modülatörler ve hatta bazen dedektörler inşa ederek, daha önce yalnızca elektronik bileşenlerde mevcut olan ölçek ekonomilerini elde edebilirler. Bu entegrasyon sonuçta optik alıcı-vericilerin bakır çözümleriyle karşılaştırılabilir fiyat noktalarında mümkün olmasını sağlayabilir.

Geleneksel olarak uzun mesafeli{0}}telekom uygulamalarıyla sınırlı olan tutarlı algılama, veri merkezi ara bağlantı senaryolarına taşınıyor. Tutarlı alıcı-vericiler, optik sinyallerden hem genlik hem de faz bilgilerini çıkararak mevcut bant genişliğine daha fazla bit sıkıştıran gelişmiş modülasyon şemalarına olanak tanır. 400G ZR tutarlı takılabilir cihazlar, daha önce rafa monte transponderler gerektiren spesifikasyonlar olan kompakt QSFP-DD form faktörlerinde 120 km'lik erişimi zaten desteklemektedir.



Sıkça Sorulan Sorular



Tek-modlu ve çok modlu alıcı-vericiler arasındaki fark nedir?

Tek-modlu alıcı-vericiler, 1310 nm veya 1550 nm lazerler kullanarak 9-mikronluk küçük çekirdeklere sahip fiberler aracılığıyla iletim yapar ve 10 km'den 100 km'nin üzerindeki mesafeleri destekler. Çok modlu alıcı-vericiler, 400 metreye kadar kısa mesafeler için optimize edilmiş, daha büyük 50 mikron veya 62,5 mikron çekirdekli 850 nm VCSEL'leri kullanır. Temel denge, mesafe yeteneklerini maliyetle dengeler; çok modlu çözümler önemli ölçüde daha az maliyetlidir ancak mesafe sınırlamaları getirir.

Aynı ağda farklı satıcıların alıcı-vericilerini kullanabilir miyim?

Evet, aynı standartları ve dalga boyu özelliklerini karşılamaları şartıyla. Ancak satıcı kodunun uyumluluğu kısıtlamadığını doğrulayın - bazı ekipman, başlatma sırasında belirli satıcı kimliklerini kontrol eder. Saygın üçüncü taraf üreticilere ait-standartlara uygun alıcı-vericiler- genellikle güvenilir bir şekilde çalışır, ancak kuruluşların üretim dağıtımından önce test ortamlarında uyumluluğu doğrulaması gerekir.

Bir alıcı-vericinin arızalandığını nasıl anlarım?

Dijital teşhis izleme (DDM), parametre izleme yoluyla erken uyarı sağlar. Alım gücünün azalmasına (olası fiber bozulması), öngerilim akımının artmasına (lazer eskimesi) veya yüksek sıcaklığa (yetersiz soğutma) dikkat edin. Ani değişiklikler acil sorunlara işaret ederken kademeli eğilimler, arızalar hizmeti etkilemeden önce tahmine dayalı değiştirmeye olanak tanır.

Neden daha yüksek-hızlı alıcı-vericiler daha fazla güç tüketir?

Güç tüketimi sinyalleşme hızıyla ilişkilidir çünkü elektroniklerin daha hızlı geçiş yapması ve daha sıkı zamanlama toleranslarını koruması gerekir. Şerit başına 100 Gbps'de PAM4 sinyali, 25 Gbps'de NRZ'den daha gelişmiş eşitleme gerektirir. Daha yüksek-hızlı lazer sürücülerinin ayrıca daha yüksek akım kontrol hassasiyetine ihtiyacı vardır. Bu ölçeklendirme devam ediyor - 800G alıcı-vericileri, iş hacminin iki katına çıkmasına rağmen 400G birimlerin kabaca iki katı kadar güç tüketiyor.



Pratik Dağıtım Konuları



Ağ alıcı-vericilerini seçerken, iletim mesafesi gereksinimleri birincil kararı yönlendirir. Kısa-erişimli (SR) çok modlu alıcı-vericilerin maliyeti daha düşüktür ancak fiber türüne ve veri hızına bağlı olarak mesafeyi 100-400 m ile sınırlandırırlar. Uzun erişimli (LR) tek modlu alıcı-vericiler 10 km veya daha fazlasını destekler ancak daha pahalı lazerler ve daha sıkı optik hizalama gerektirir.

Çevresel koşullar birçok kişinin düşündüğünden daha önemlidir. Veri merkezleri genellikle ticari-sınıf alıcı-vericilerin güvenilir bir şekilde çalıştığı kontrollü sıcaklık ortamları sağlar. 5G ön taşıyıcı ekipmanı barındıran dış mekan telekom kabinleri, -40-85 derece çalışmaya uygun endüstriyel-sınıf alıcı-vericilere ihtiyaç duyar. Ticari parçaların zorlu ortamlarda kullanılması eskimeyi hızlandırır ve arıza oranlarını artırır.

Fiber tipi ve kalitesi ulaşılabilir mesafeleri etkiler. 62,5-mikron çekirdekli eski çok modlu fiber, yeni alıcı-vericileri 50 mikronluk OM3 veya OM4 fiber için belirtilenden daha kısa mesafelerle sınırlar. Tek modlu fiber kalitesi kısa mesafeler için daha az önem taşır ancak kromatik dağılım ve polarizasyon modu dağılımının biriktiği 40 km'nin ötesinde kritik hale gelir.

Küresel optik alıcı-verici pazarı, veri merkezlerinin 2024 gelirinin %61'ini oluşturması ve 2030'a kadar %14,87 Bileşik Büyüme Oranı (CAGR) ile büyümesiyle güçlü bir büyüme gösteriyor. Yapay zeka eğitim kümeleri özellikle güçlü bir talep sağlıyor - 4x100G ve 8x100G alıcı-verici satın alımları 2024'te arzı %100'ün üzerinde aştı; bazı müşteriler 2025'e kadar uzanan teslimat gecikmeleriyle karşı karşıya kaldı. Bu tedarik kısıtlaması endüstri daha yeni form faktörlerinin üretimini ölçeklendirdikçe hızlı teknoloji geçişlerini yansıtıyor.

Ağ alıcı-vericileri, hassas mühendislik yoluyla elektriksel ve optik alanlar arasında köprü kuran gelişmiş cihazları temsil eder. Devam eden gelişimleri, bulut bilişimi, yapay zeka iş yüklerini ve telekomünikasyon ve kurumsal ağlar genelinde artan bağlantı taleplerini destekleyen bant genişliği artışlarına olanak tanır.

---

Temel Çıkarımlar

Ağ alıcı-vericileri, iletim için lazer diyotları ve alım için fotodetektörleri kullanarak elektriksel ve optik formatlar arasında çift yönlü sinyal dönüşümü gerçekleştirir.

GBIC'den QSFP{0}}DD'ye form faktörü gelişimi, gigabit başına güç tüketimini azaltırken yoğunluğu da önemli ölçüde artırdı

BiDi ve WDM teknolojileri, birden fazla dalga boyunu aynı anda kullanarak fiber kapasitesini artırır

Pazarın 2025'te 13,57 milyar dolardan 2030'a kadar 25,74 milyar dolara çıkması bekleniyor; bu büyüme öncelikle veri merkezinin genişletilmesi ve yapay zeka altyapı taleplerinin etkisiyle
